QA03

定址式差動探測器

動作原理

當探測器周圍溫度快速上升,達到火災前期標準時(動作溫度),探測器內部熱敏元件,可準確快速偵測環境溫度變化,回報火警受信總機。

特性

  • 可利用磁測方式動作。(選配)
  •  定址探測器本身採用二線式接線方式,配線簡易。
  • 產品通過CE測試,不易因安裝環境之干擾而造成誤報的問題。
  • 具有信號自保功能,易於查詢動作之探測器。
  • 具有監視閃爍功能,可輕易辨識探測器是否處於正常狀態。
  • 整體結構以排除積水概念為主,以消除工地常見配管間及天花板漏水而流入探測器引起之誤報。
  • 底座接線端子台螺絲使用不脫落設計,方便安裝施工。
  • 採用耐久性強及不易變形變色之工程防火塑膠材料。
  • 電子式偵測電路準確性較機械感應原理高,可降低誤報機率,
  • 共用型多重功能的底座設計,方便工地作業。
  • 編碼方式採指撥方式,方便施作。

規格表

型號 QA03-1 QA03
種類 一種 二種
動作濃度 室溫+20℃ 30秒內 室溫+30℃ 30秒內
動作電流 DC 24V  6mA
監視電流 DC 24V  850uA
位址設定 二進位
周圍容許溫度 0~50℃
相對溼度 10%~95%
材質 防火塑膠
尺寸 102mm(直徑)x 45mm(高)
重量 約115g
顏色 白色

有效警戒面積

離地面高度 建築物構造 一種 二種
未滿4公尺 防火建築材料 90平方公尺 70平方公尺
一般建築材料 50平方公尺 40平方公尺
4公尺以上
未滿8公尺
防火建築材料 45平方公尺 35平方公尺
一般建築材料 30平方公尺 25平方公尺

相關資訊

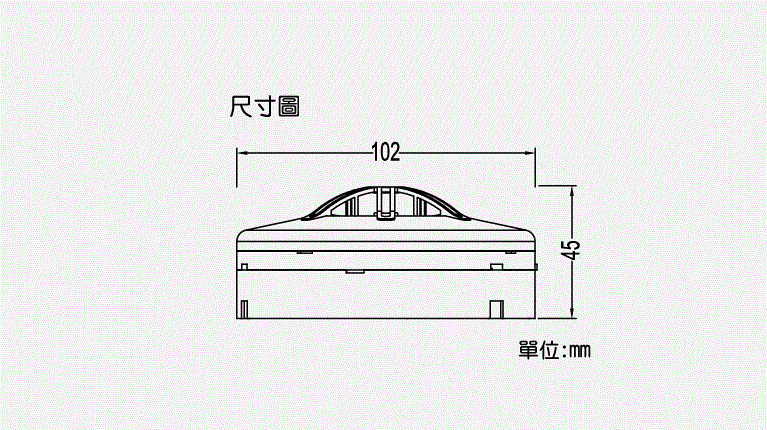

尺寸圖
配線圖
二進位碼止
