AN01

類比式偵煙探測器

動作原理

發光室發射光源撞擊煙粒子造成光線散亂,當受光室感應到光線時,煙濃度達到設定警報之濃度,立即回報火警受信總機。

特性

  • 產品通過CE測試,不易因安裝環境之干擾而造成誤報的問題。
  • 具有信號自保功能,易於查詢動作之探測器。
  • 具有監視閃爍功能,可輕易辨視探測器是否處於正常狀態。
  • 整體結構以排除積水概念為主,以消除工地常見配管間及天花板漏水而流入探測器引起之誤報。
  • 底座接線端子台螺絲使用不脫落設計,方便安裝施工。
  • 採用耐久性強及不易變形變色之工程防火塑膠材料。
  • 特殊集煙室設計有效提高其偵測準確性,也降低塵灰的聚集。
  • 共用型多重功能的底座設計,方便工地作業。
  • 探測器本身由煙濃度2.5%~25%可做調整。
  • 編碼方式採指撥方式,方便施作。
  • 可利用磁測方式動作,不用手動短路。
  • 可利用雷射TOUCH測試,不須拆卸即可測試。(選配)

規格表

型號 AN01
動作濃度 2.5%~25%
動作電流 DC 24V  6mA
監視電流 DC 24V  500uA
位址設定 二進位
周圍容許溫度 0℃~+50℃
相對溼度 10%~95%
材質 防火塑膠
尺寸 102mm(直徑) x 48mm(高)
重量 約130g
顏色 白色

有效警戒面積

離地面高度 未滿4公尺 4公尺以上  未滿20公尺
探測器種類 一種或二種 150平方公尺 75平方公尺
探測器種類 三種 50平方公尺

相關資訊

型式認可

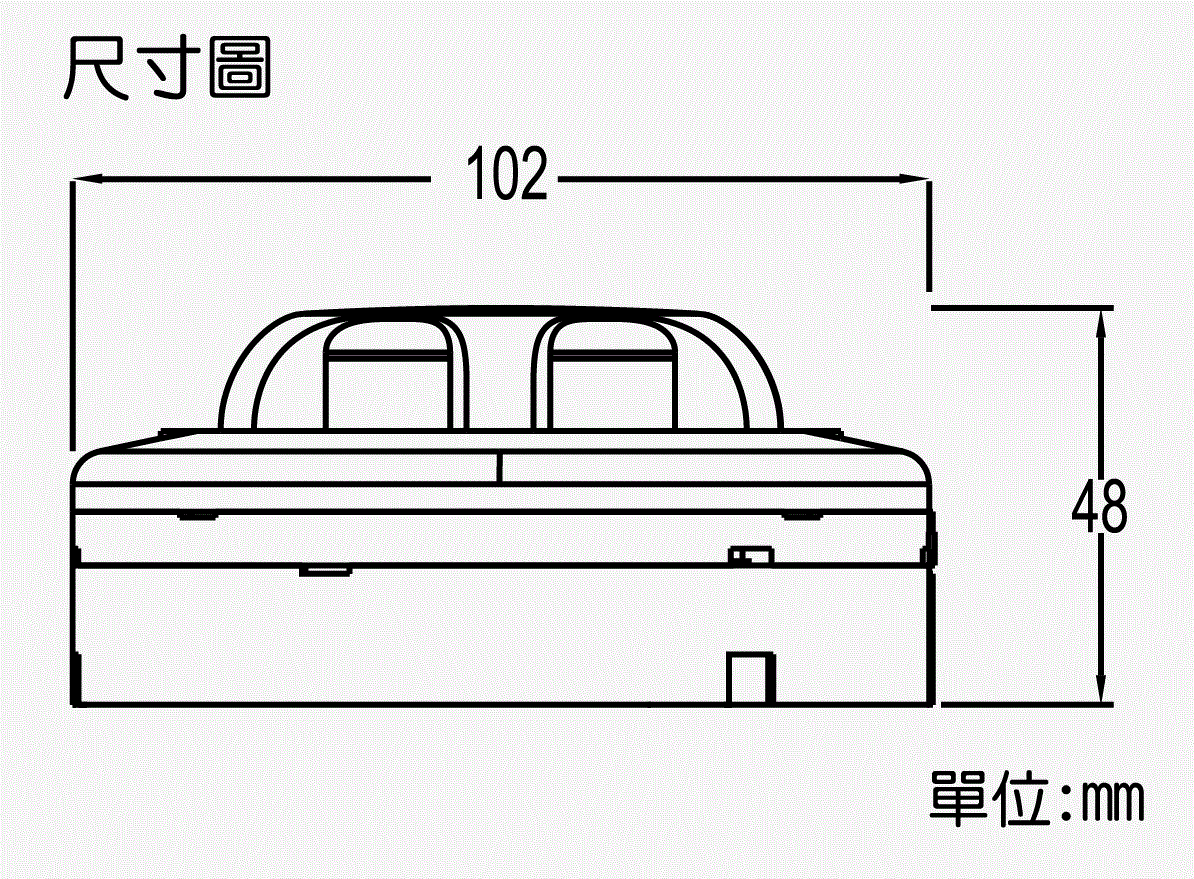

尺寸圖
配線圖
二進位碼址
