AN16

類比式火警受信總機

特點

  • 類比信號傳輸，模組化設計，系統配置更靈活。
  • 可調整各類比探測器之靈敏度設定，高達有九個等級。
  • 具有預警警示之功能，當個別之定址點類比值持續升高到預警之界線，但尚未達到火警狀態時，可先期預警，以增加事件確認時間，避免誤報狀況發生。
  • 符合消防法令具有火警及瓦斯獨立專用之快速功能系統顯示區，易辨別不同訊號，使用者可依其不同顯示區緊急程度處理。
  • 能將定址監控點依讀取時間設定以數值曲線明確顯示變化狀況，並將此訊息直接顯示於中文字元LCD螢幕(320x240)液晶顯示器上，依探測器現場之環境，隨時顯示溫度或煙濃度變化之數值及曲線，不需另外擴充設備。
  • 本機依現場作業需求，可設定自保或自動復歸之功能。
  • 總機本身針對重設位置碼，可由總機面板直接顯示，簡易排除重號狀態。

特性

  • 系統自我檢測功能，可針對每一類比探測器或模組做動作、斷線丶隔離等檢測及輸出連動之功能，可選擇單區或全區隔離。
  • 可直接於總機操作手動或自動切換日夜間動作模式。
  • 可於總機之操作面板或軟體程式上，調整探測器之靈敏度或設定警報之溫度，可依探測器之群組或單顆調整，並可設定不同之時段動態調整。
  • 明確的獨立個別開關廣播、排煙丶洒水丶燈號設計，可以快速簡單初步操作。
  • 系統提供密碼保護，以保障軟體程式勿因不慎誤改規劃中動作方式。
  • 具年、月丶日丶時、分、秒顯示，可由總機即時校正。
  • 可內置微型熱感式印表機及廣播移報介面或外接LED燈地圖盤。(選配功能)
  • 可搭配工業級電腦整合圖控系統做遠端操作功能。(選配功能)

規格表

說明 備註
電源裝置 AC110V或AC220V  50/60Hz 其他規格亦可訂製
預備電源 DC 24V  4Ah 以上密閉式蓄電池 視電池容量，本機會自動調節功能
充電電壓、電流 DC 26V  100mA~1000mA
回路電壓、電流 DC 24V 短路電壓 5V 30mA以下
外線阻抗 往返40Ω以下
系統數 250個中繼器/1系統 可依現場需求擴充
傳送方式 數位信號串列傳輸
蓄積時間 0~40秒 可依需求設定
顯示功能 火警、瓦斯等各狀況區域總數
LCD：各區中文(英文)說明		 95mm x 125mm(20字x15行)
主音響 蜂鳴器(距離1公尺85分貝以上)
熱探測器裝設數 無數量限制/每只中繼器 有內阻(電子式)除外
煙探測器裝設數 可達30個/每只中繼器 本廠產品
機身材質 1.6mm以上鋼板
顏色 珍珠白灰色
附屬機能 廣播移報、造景盤、遠端傳輸遙控
圖控軟體、人機介面、列表機		 訂製品

相關資訊

目錄
型式認可
說明書

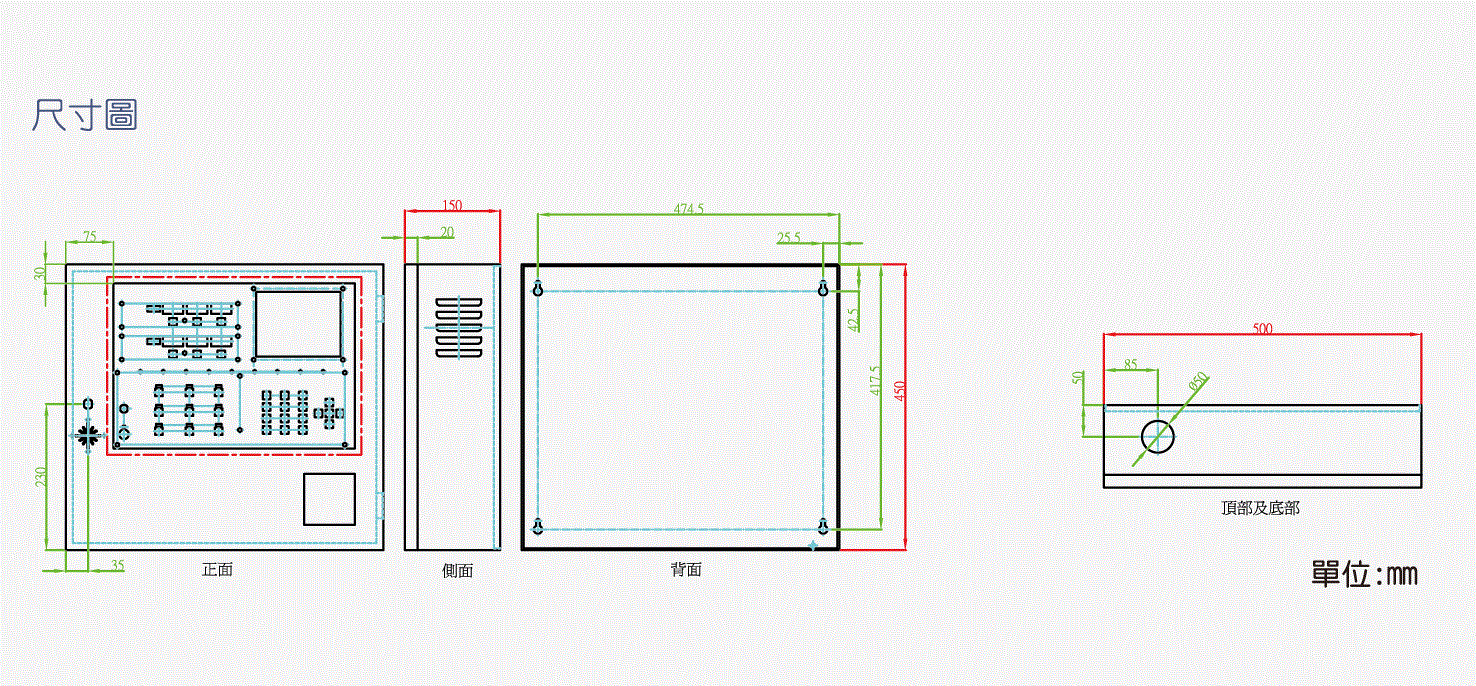

尺寸圖

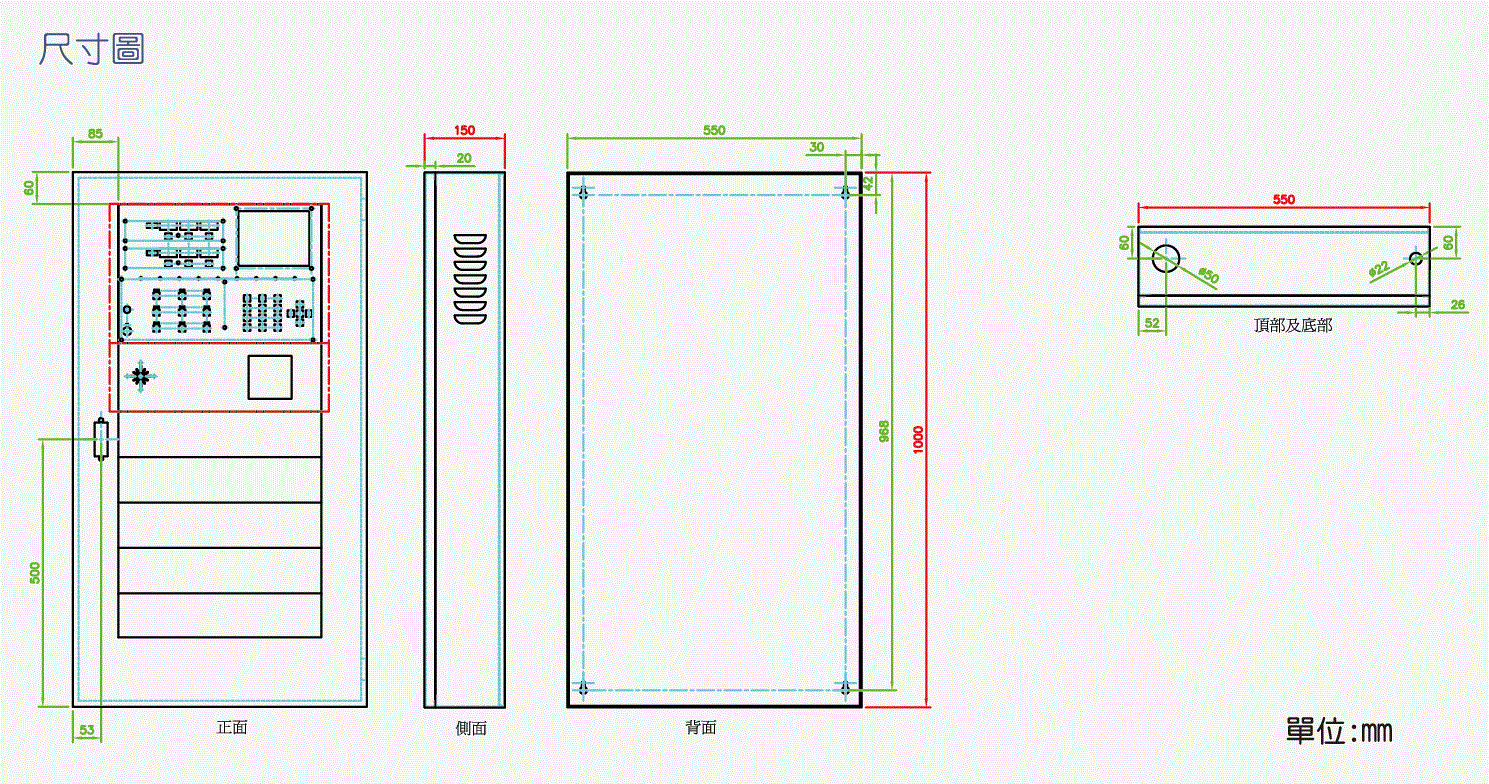

尺寸圖

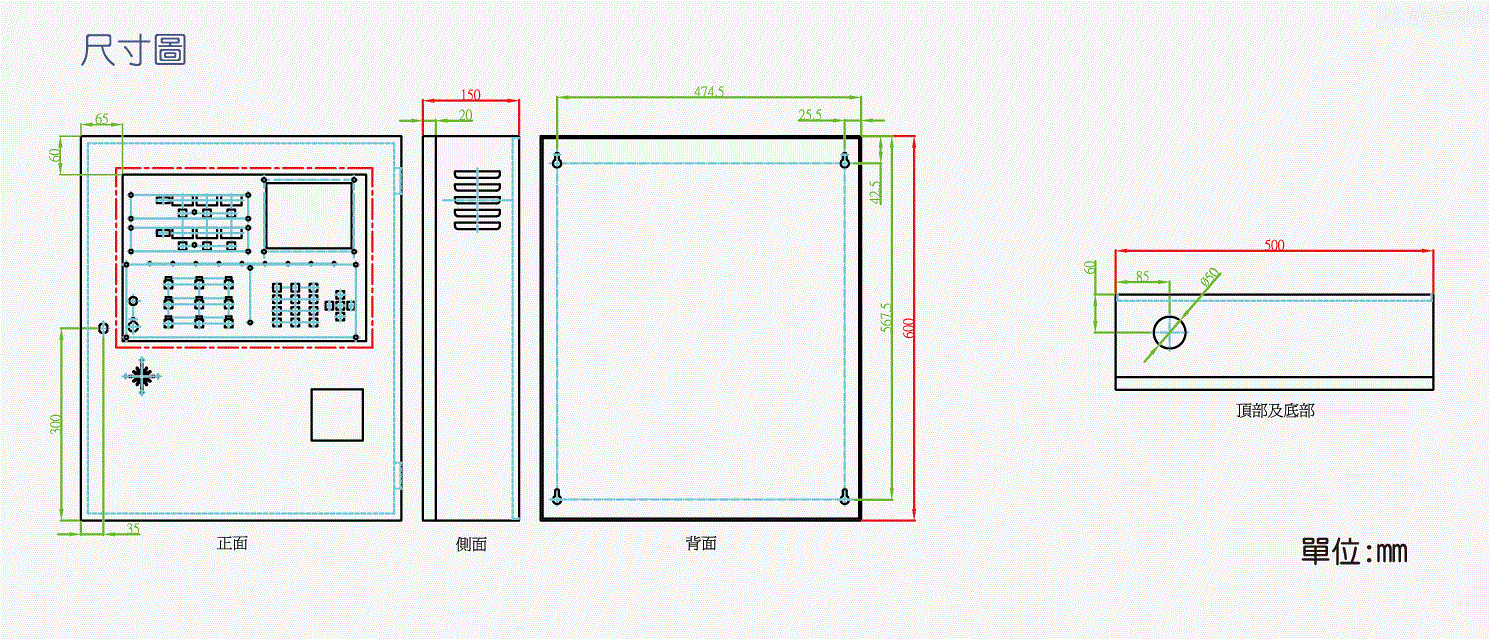

尺寸圖
